  • 产品名称：SUMIDA住田-光纤材料SON-60N

  • 产品型号：SON-60N
  • 产品厂商：SUMIDA住田
  • 产品价格：0
  • 折扣价格：0
  • 产品文档：
你添加了1件商品 查看购物车
简单介绍：
SON-60N SUMIDA住田-法拉第旋转玻璃SUMIDA住田-光纤材料SON-60NSUMIDA住田-光纤材料SON-60NSUMIDA住田-光纤材料SON-60N
详情介绍：
素線ラインナップ

素線ラインナップ

自社製のガラスより、紡糸した多成分ガラス光ファイバーです。

种类和特性

光纤开口数(NA)及开口角，根据芯材和包层材的折射率计算如下公式

SUMITA利用这一特点，制造了具有不同开口角的各种光纤。。SUMIDA住田-光纤材料SON-60NSUMIDA住田-光纤材料SON-60NSUMIDA住田-光纤材料SON-60NSUMIDA住田-光纤材料SON-60NSUMIDA住田-光纤材料SON-60N

光纤类型列表

波長 ファイバータイプ 開口数(NA) 開口角(2θ) 特性
可視 SOG-120S 0.87 120° W.D.が短い場合でも広範囲な投光が可能です。
広い範囲を照明する場合のライトガイド等の用途に*適です。
SOG-100 0.77 100° 開口角が標準より大きく、比較的広範囲な投光が可能です。
広い範囲での照明に*適です。
SOG-70S 0.57 70° 標準的な開口角を持ち、可視光の透過率が非常に良いので、
比較的長い距離の光伝送も可能な一般的光ファイバーです。
SOG-35 0.29 35° 開口角が小さく、光に指向性を持たせることができます。
狭い範囲の照明や光センサー用に*適です。
SOG-15 0.13 15° 石英ファイバーよりN.Aが小さいのが特長です。
指向性を重視する光センサー等に*適です。
SON-60N 0.50 60° コア径 240μ/クラッド径 250μ/プライマリーコート径 275μ
コア径比率の大きい多成分系低損失光ファイバーです。
近赤外 SOG-70SIR 0.57 70° SOG-70Sと比べ、1100nm〜1350nm付近の透過特性に優れた近赤外用光ファイバーです。

光ファイバーとは…

構造及び原理

ライトガイドに使用されている光ファイバーは、(図1)のように二重構造になっており、芯材(コア)に優れた透過特性を持つ光学ガラス、その外側に被覆材(クラッド)として耐候性の優れたガラスで構成されています。

この構造により、一端から入射した光はコア内を界面で全反射を繰り返しながら他端へと伝送されます。

※ 全反射とは、(図2)に示すように光が屈折率の異なる2種類の透光性物質(誘電体)の境界面で、ある一定角度以内(臨界角)において完全に反射される現象をいいます。

光ファイバーの構造(図1)

    •

全反射の原理 n1>n2(n:屈折率)(図2)

    •
    •

  • L寸法別透過率

    SOG-70S
    測定条件
    ファイバー径φ5mm (素線径：50μm)のライトガイドを使用(コア占有率約70%)
    •

  • 硝種別透過率比較

    全長2m品
    測定条件
    ファイバー径φ5mm (素線径：50μm)のライトガイドを使用(コア占有率約70%)

  • L寸法別透過率（低伝送損失光ファイバー）

    SON-60N
    測定条件
    バンドル径φ5㎜（素線径：275μm）のライトガイドを使用（コア占有率約60％）

    ※プライマリコート付き

    •

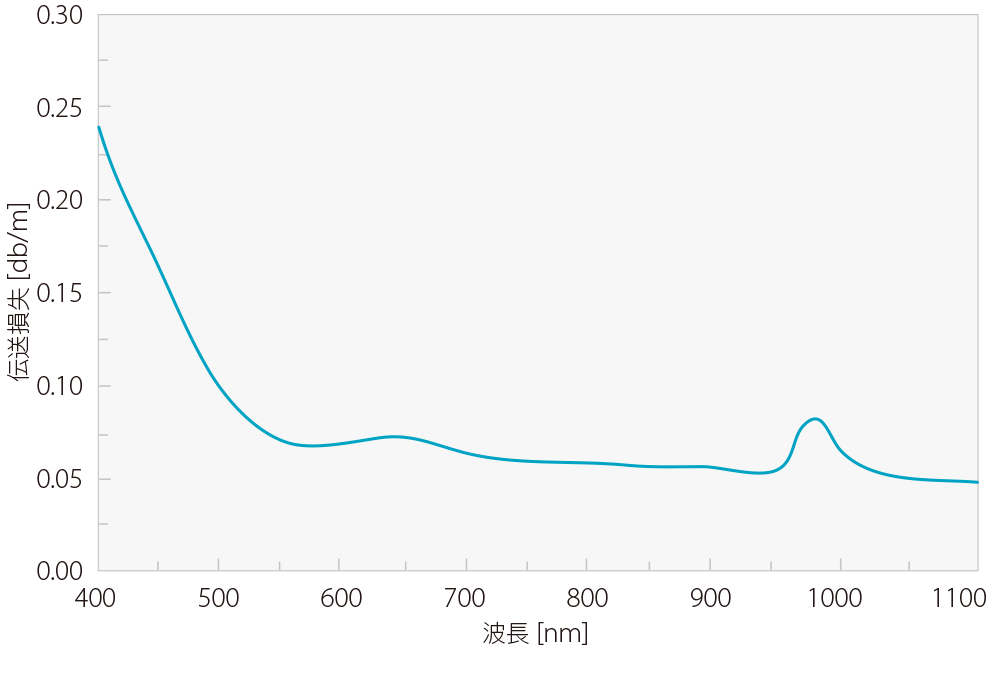

  • 伝送損失

    SON-60N

  • L寸法別透過率（近赤外用光ファイバー）

    SOG-70SIR
    測定条件
    バンドル径φ5㎜（素線径: 50μm）のライトガイドを使用（コア占有率約70% ）
